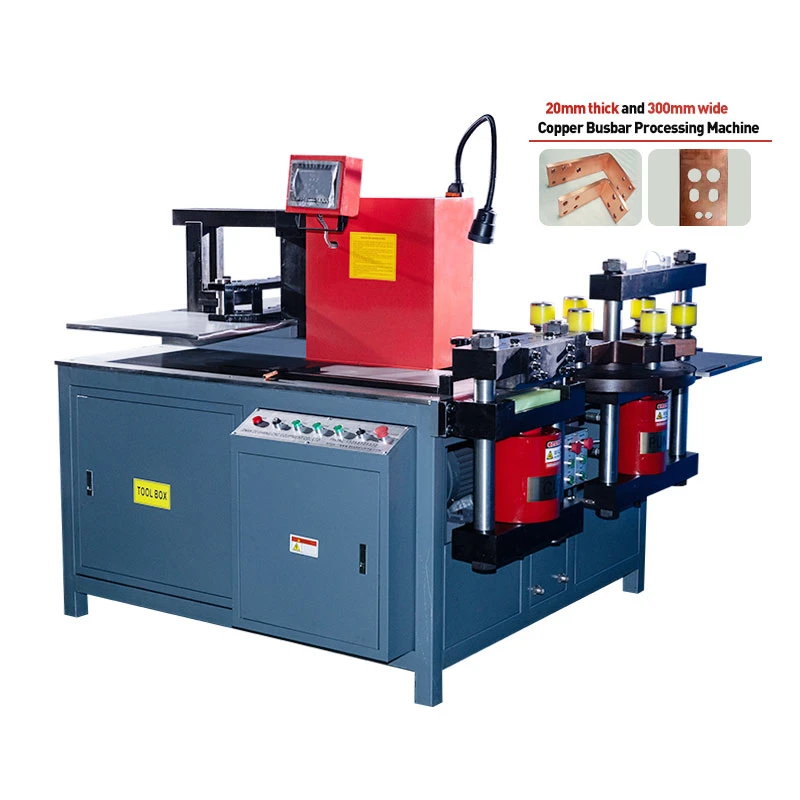

Buszrúd -gépek

A gépnek három feldolgozóegysége van: lyukasztás, nyírás és hajlítás, és a német Siemens Plc vezérli. Fő funkciója a különféle specifikációk réz- és alumínium buszrészeinek feldolgozása. Csak a megfelelő feldolgozóegységet kell kiválasztania a réz- és alumínium buszrudak különféle feldolgozásának gyors és egyszerű befejezéséhez.

A szálláslekérdezés elküldése Csevegj most

Leírás

Termékek paraméter

DSMX -803 ESK BusBar Machines berendezés paraméterek:

Névleges erő (KN): 800

Lyukasztás meghal. tartomány (mm): 4.3~ф36

Max. vastagság (mm): 20

Max. Szélesség (mm): 300

Max. nyírási vastagság (mm): 20

Max. nyírási szélesség (mm): 300

Max. Vízszintes hajlító szélesség (mm): 300

Max. Vízszintes kanyar vastagság (mm): 20

Max. Függőleges hajlítási méret (mm): 10 × 100

Teljesítmény (KW): 3 × 7,5 kW

Hajlító pontosság (fok): ± 1 fok

Ismételje meg a hajlító pontosságot (fok): ± 0. 3 fok

Névleges feszültség: 380 V

Külső dimenzió (mm): 2050 × 1600 × 1650

Teljes súly (kg): 2100

Termékek részletei

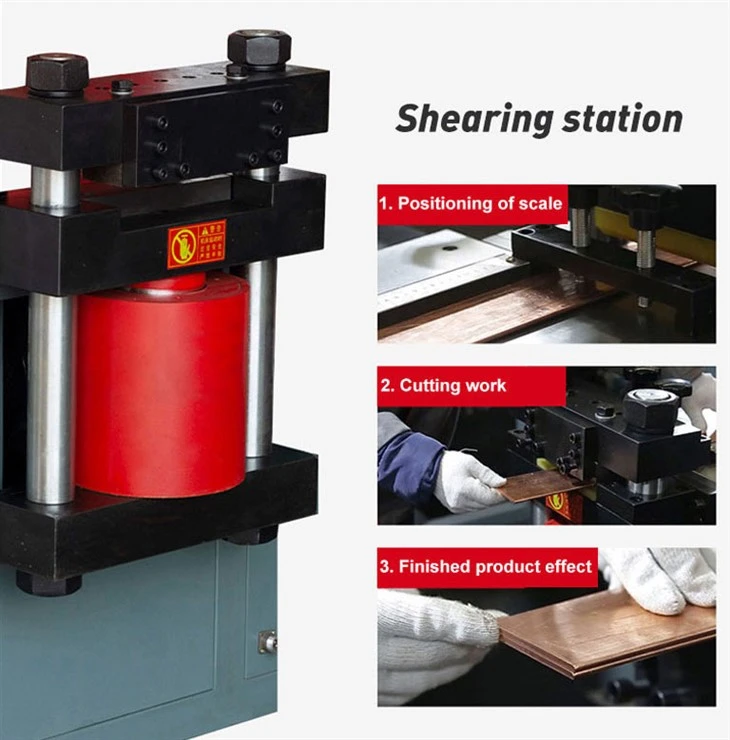

& Nyíróállomás:
Strukturális előnyök: A rézbusz-nyíróállomás két oszlopos nagy olajhenger nyírószerkezetet fogad el, lapos keresztmetszettel, nincs hulladék, nincs burr, nincs összeomlott szög, integrált kovácsolási szerkezet, optimalizált stressz és nincs deformáció a hosszú távú használat után.
Blade technológia: A felső és az alsó pengék függőlegesen és párhuzamosan vannak felszerelve, és a bemetszés sima és burr-mentes.
Nyírási kapacitás: 20 mm vastag és 300 mm széles réz\/alumínium buszrúd nyírhat.

cut

És lyukasztóállomás:
Multi-station együttműködési és hatékony termelés: A lyukasztóállomás párhuzamosan működhet a nyírással, a hajlítással és más állomásokkal, és a folyamatok függetlenek, és nem zavarják egymást, ami nagymértékben lerövidíti a feldolgozási ciklust.
Állomás tervezése:
Turret állomás könyvtár: A hatállomás integrált torony gömbölyű vasat alkalmaz a penész koncentrikus képességének javítása, az élet meghosszabbítása és a penész hatékony és kényelmes megváltoztatása érdekében.
Lyukasztó penész:
Testreszabás: Támogatja a különféle formák testreszabását, például kerek, deréklyuk, négyzet alakú, speciális alakú lyuk stb.;
Kiváló minőségű: A CR12MOV szerszámcél kiválasztása, amelynek kemény, kopásálló és tartós, magas;
Könnyen karbantartható: A felső lyukasztó leszerelhető, könnyen cserélhető és csökkenti a felhasználás költségeit.

punch

És zárt hajlító állomás
Könnyen kezelhető és pontos a mérés során. A munkapadnak beépített acél vonalzója van, amely gyorsan megmérheti a buszméret méretét és javítja a munka hatékonyságát.
Intelligens CNC rendszerrel felszerelve a CNC képernyő közvetlenül a fenti működés és a megtekintés érdekében helyezkedik el. Írja be a buszbarát vastagságát, magasságát, hosszát és egyéb paramétereit, és a rendszer automatikusan kiszámítja a hat hajlító szöget, például L-típusú, U-típusú és Z-típusú, amely hatékony és pontos.
Támogatja a több hajlítási módszert, például a lapos hajlítás, a függőleges hajlítás, az U-típusú és a Z-típusú. A penész cseréje olyan speciális folyamatokat is megvalósíthat, mint például a dombornyomás és a terminálprés, amely rugalmasan kielégítheti a különféle összetett feldolgozási igényeket.

Vertical bending mold

Horizontal bending mold

Twisting Mould

& Hidraulikus állomás
A Busbar feldolgozó gépe hidraulikus állomása 3 tiszta rézmotorral, 3 mágnesszeleppel, 3 olajszivattyúval, olajszintmérőkkel és nyomásszabályozó szelepekkel van felszerelve. Stabil teljesítményű, rugalmas és biztonságos működtetéssel rendelkezik. Függetlenül attól, hogy nagy teherbírású feldolgozásról vagy finom beállításról van szó, megbízható támogatást nyújthat a Busbar-termeléshez!

Hydraulic Oil Pump
