Buszrúd -feldolgozó gép

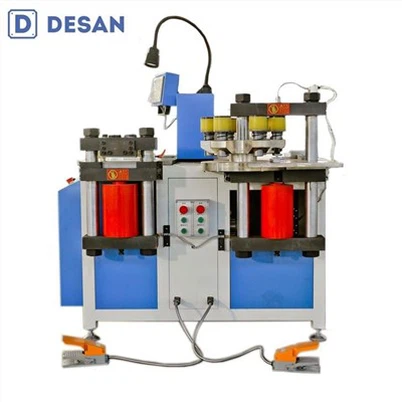

A DESG a Busbar feldolgozó gépek gyártására szakosodott. Ez a berendezés egy háromszivattyú négyállomású CNC buszrad-feldolgozó gép, két bélyegző egység, vágás, négy egységből álló integrált gép hajlítása, mindegyik feldolgozó egység egyszerre működhet anélkül, hogy beavatkozna egymással, a magas munka hatékonyság

A szálláslekérdezés elküldése Csevegj most

Leírás

Műszaki paraméterek

A buszrúd -feldolgozó gép berendezése integrálja a lyukasztási és hajlító funkciókat. Kiváló teljesítményű paraméterekkel hatékonyan képes elvégezni a különféle fémfeldolgozási feladatokat. Széles körben használják a gépgyártásban, a fémlemez feldolgozásában és más területeken, kettős garanciákat biztosítva a termelés hatékonyságához és a feldolgozás minőségéhez.

punching

Fő műszaki paraméterek: DSMX -504 ESK

# Lyukasztási funkció

Maximális lyukasztóerő: 500KN, erős energia a nagy szilárdságú lyukasztási követelmények teljesítéséhez

Lyukasztási átmérő tartomány: φ4.

Lyukasztó szélesség: 260 mm, képes kezelni a nagy méretű munkadarabokat

Lyukasztó vastagság: 16 mm, könnyen kezelje a vastagabb réz- és alumínium rudakat

# Nyírási funkció

Maximális nyíróerő: 800KN, a réz és az alumínium bár nyírási műveleteinek hatékony befejezése

A maximális nyírási szélesség: 260 mm, támogatja a nagy méretű munkadarabokat

Maximális nyírási vastagság: 16 mm, könnyen kezelheti a vastagabb réz- és alumínium rudat

# Hajlító funkció

Maximális hajlítóerő: 500KN, biztosítva a komplex hajlító feladatok zökkenőmentes befejezését

Maximális hajlítási szélesség: 260 mm, a nagy méretű hajlítás igényeinek kielégítése

Maximális hajlító vastagság: 16 mm, vastagabb réz- és alumínium rudakhoz alkalmas

# Méretek:1925 × 1560 × 1490 mm, a kompakt formatervezés helyet takarít meg

# Motor teljesítmény: 3 × 5,5 kW, stabil teljesítményt biztosítva

# Gépi súly:2115 kg, stabil és megbízható működés biztosítása

# Hajlítási pontosság:± 1 fok, biztosítva a feldolgozott alkatrészek nagy pontosságát

# Ismételt hajlítási pontosság:± 0. 3 fok, nagy pontosságú tétel előállításának elérése

# Áramellátási követelmények:Támogatja a 380 V, 220 V, 415 V és egyéb feszültség testreszabást, alkalmazkodva a különböző energiafogyasztási környezethez.

A buszrúd -feldolgozó gép berendezése integrálja a bélyegzési, nyírási és hajlítási funkciókat. Kiváló teljesítményű paraméterekkel hatékonyan képes elvégezni a különféle fémfeldolgozási feladatokat. Széles körben használják a gépgyártásban, a fémlemez feldolgozásában és más területeken, kettős garanciákat biztosítva a termelés hatékonyságához és a feldolgozás minőségéhez.

Four-in-one-busbar-processing-machine

Termékjellemzők

Ez a háromszivattyú négyállomású CNC Busbar-feldolgozó gép berendezése áttörést ért el négy egység egyidejű működésében. A két lyukasztóegység, a vágóegység és a hajlító egység koordinációban működik, ami javítja a termelés hatékonyságát, miközben biztosítja, hogy minden folyamat ne zavarja egymást, jelentősen lerövidítve a vállalat szállítási ciklusát. Közülük a hajlító egység PLC CNC rendszert fogad el, hogy pontosabban ellenőrizze a hajlítási pontosság szögét.

# Lyukasztó egység - a pontosság és a hatékonyság modellje:

A torony lyukasztási szerkezete: 500kk ultra nagy nyomású hidraulikus rendszerrel felszerelve a torony penész kisülési rendszerét precíziós vasaló adja, és a hat lyukú és a nyolc lyukú moduláris kialakítás kiváló kopásállósággal és ultra hosszú élettartammal rendelkezik. A penész pontosságának visszatartási aránya meghaladja a 98%-ot, és a csere folyamatát 3 percen belül egyszerűsítik, jelentősen csökkentve a leállási veszteségeket.

# Négy lyukú lyukasztási feldolgozási technológia:

Innovatív, négy lyukú szinkron lyukasztó egység, egyetlen lökés befejezheti a négy lyuk feldolgozását, amely hatékonyabb, mint a hagyományos egy lyukú berendezés. Különösen alkalmas a rézrudak gyors feldolgozására, és nagymértékben lerövidíti a termelési ciklust az elosztó szekrény buszrúd -termelése területén.

# Intelligens kétirányú pozicionálási rendszer:

Bördülő X\/Y tengely mechanikus kétirányú pozicionáló eszközt adunk hozzá, integrálva a lézer-asszociált kalibrációs és az érzékelő visszacsatolási technológiát. Az operátoroknak nem kell átmenniük az unalmas keresztirányú rajz és az ütés előtti folyamaton. A rendszer automatikusan befejezi a lyuk pozíciójának pontos elhelyezését, a lyukasztási helyzet hibáját ± 0 -on belül vezérli, és egyidejűleg javítja a feldolgozási hatékonyságot és a hozam sebességét.

# PLC numerikus vezérlőrendszer:

A rézbuszrúd hajlító egység PLC numerikus vezérlőrendszerrel van felszerelve, ± 0 pontossággal, 5 fokos, támogatva a többnyelvű utasításokat, például az angol és az orosz, és képes feldolgozni a réz buszrudat, legalább 3 mm vastagságú és 20 mm szélességű.
Kényelmes működés: Színes érintőképernyővel felszerelt, és megmentheti az általánosan használt hajlítási paramétereket. Miután belépett a rézbusz vastagságába és szélességébe, a Busbar gép automatikusan fut.
Adatbiztonság: Adattárolási és bekapcsolási memóriafunkciókkal rendelkezik.

Termékformák és minták

Szakterületünk a réz és az alumínium buszrúd feldolgozása, és rugalmasan feldolgozhatjuk a különféle specifikációk anyagait. A réz- és alumínium rudak esetében pontosan befejezhetjük a különféle feldolgozási eljárásokat, például vágást, kerek lyuk\/hosszú kerek lyukakat, hajlítás és hajlítás, hogy megfeleljenek a különböző alkalmazási forgatókönyvek igényeinek.
A berendezés cserélheti a formákat, és könnyen megvalósíthatja a rézrudak speciális feldolgozási technikáit, például a lapátolás, a csavarozás és a kábelcsatlakozók megnyomásával. Az alapfeldolgozástól a komplex folyamatokig nem kell cserélni a berendezéseket. Az egyszerű penészpótlás révén egyablakos réz- és alumínium anyagfeldolgozó szolgáltatásokat nyújthatunk, amelyek hatékonyak és kényelmesek, és elősegítik a termelés hatékonyságának javítását.

Copper busbar machine sample
